iPad Pro拆解：比Surface Pro 4容易维修

源自：天极网

---

　　今年苹果秋季发布会绝对可以称得上是个“水果拼盘”了，新品是一个接着一个，诸如iPhone 6s和iPad Pro自然备受关注，而像iPad mini 4则不幸成为凑数的存在，在苹果史上最大的一场发布会中成为苹果史上介绍时间最短的一款新品。不过今天我们的主角不是iPad mini 4，而是它的“大哥”──iPad Pro。
　　iPad Pro出现是苹果平板业务发展的一个“必然趋势”，但就目前来看这款产品想要成功还是非常困难的。首先，平板市场整体下滑的大趋势拉后腿；其次，尽管在企 业级商用市场等领域二合一跨界平板表现不错，但苹果毕竟是个后来者，被重重包围；第三，真的有人愿意用iPad办公吗？

作为苹果有史以来最大的一款平板产品，我们可以看到苹果的付出和对于iPad Pro所给予的期望。如今这款产品已经正式发售了，那么是非成败就等时间来给我们一个答案吧。现在我们要做的是通过ifixit的“手术刀”来看看这个大家伙的内部!
　　按照惯例，开始前我们先看看iPad Pro的配置信息。分辨率为2732×2048的12.9英寸的全贴合液晶显示屏（264PPI）、搭配M9运动协处理器的A9x芯片、四个扬声器（苹果 重点宣传!）、800万像素1080p后置iSight摄像头、120万720p前置FaceTime HD摄像头、802.11a/b/g/n/ac MIMO WiFi，蓝牙4.2、Touch ID传感器、3轴陀螺仪、加速计、气压计、环境背光传感器以及32GB或128GB储存空间。

iPad Pro拥有12.9英寸的屏幕，ppi达到264，不过与“宿敌”微软Surface Pro 4的266ppi相比还是差了一点点。
　　与iPad Air相比，iPad Pro屏幕面积增加了78%，同时搭载A9X处理器后在性能上几乎是iPad Air 2的两倍，当然对应的售价自然也提升了一个层次。更大的屏幕尺寸和更强劲的性能意味着用户在多任务模式下可以获得更好的体验。

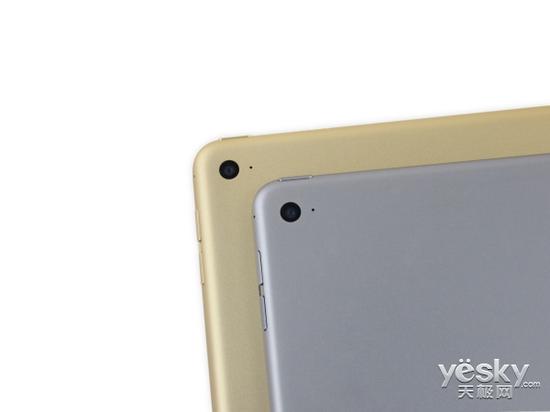

除了屏幕、配置外，在外观设计上iPad Pro与iPad Air还是有很多相似之处的，无论是锁屏键、音量键还是摄像头等等，位置大体一致。

相比关注此前苹果新品的用户一定不会忘记iPad Pro 的另两位“小伙伴”──Smart Keyboard和Apple Pencil。为了提升iPad Pro大的使用体验，苹果为这款平板打造了键盘和触控笔两个辅助设备。为此，在机身一侧也就出现了连接键盘的金属触点。

在iPad Pro下方lightning接口两侧可以看到对称的扬声器。

与Surface Pro 4的12.3英寸屏幕相比，iPad Pro显然要大一些，但机身更轻薄，只有6.9mm，Surface Pro 4的厚度则达到了8.45 mm。

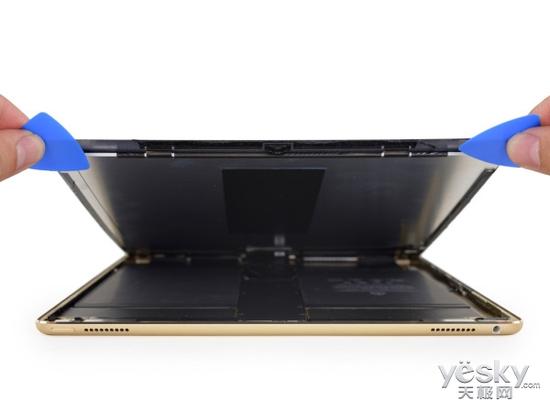

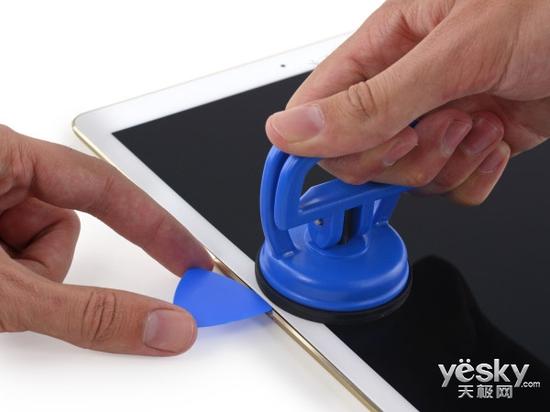

现在开始正是拆解，借助吸盘和翘片可以将屏幕掀开（当然还是需要对抗粘合剂）。

开启屏幕后就可看到iPad Pro机身内部布局了。

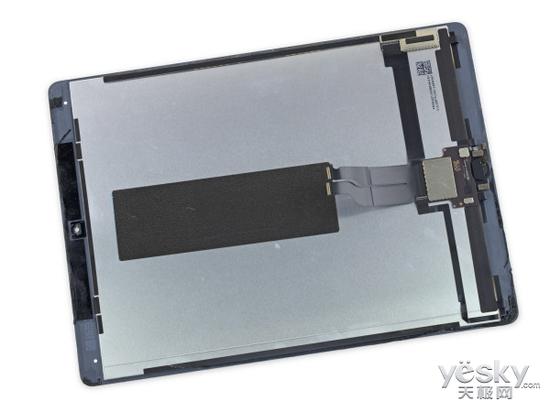

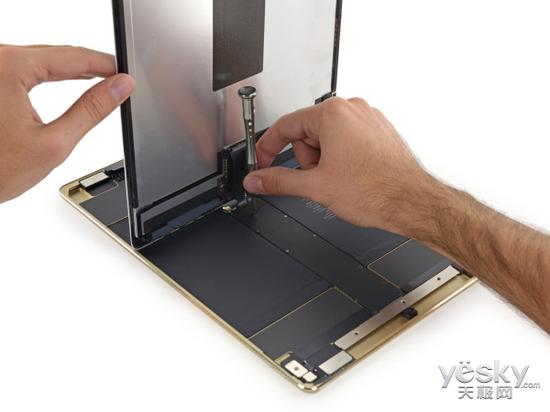

取下显示模组前，需要小心将连接的排线分离。由于排线位于机身中部，所以在拆解过程中需要用手托住屏幕。

取下显示模组排线处的金属隔离板可以看到多枚芯片，下图中红色区域为两个博通BCM15900B0，橙色则是NXP Semiconductors 84116A1 Touch ID传感器。

此外，在靠近边框的位置还有一块子板。下图中黄色区域是Parade Technologies DP 695定时器，绿色是德州仪器TPS65144。

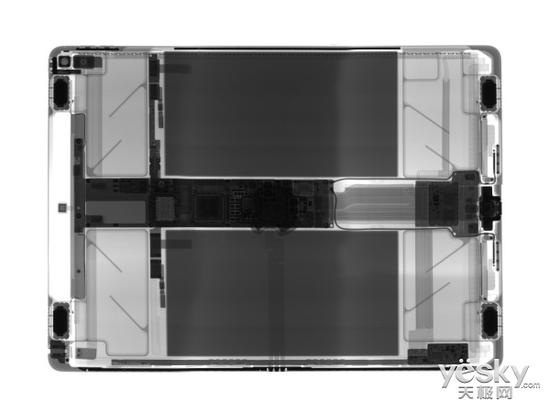

就机身内部布局而言，iPad Pro与iPad Air 2之间还是有不小区别的。在iPad Air 2机身内部，电池占据了绝大多数空间，与之相比，为了保证四个扬声器的正常工作，电池势必不能最大限度发挥。

根据ifixit推测，四个扬声器占据的空间可能有电池的50%，也就是说iPad Pro本应该拥有“额外”50%的电池容量。

接下来就是前后两枚摄像头了。

下图中，左侧为Facetime HD前置摄像头，右侧为iSight摄像头。

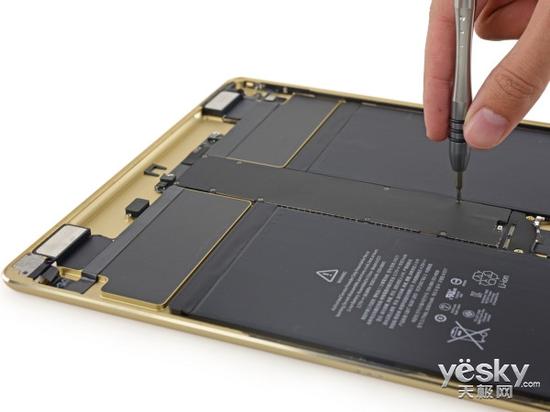

就工业设计而言，苹果确实可以甩下很多厂商好几条街了。这不仅体现在机身外观，就连内部走线布局也是如此。iPad Pro主板位于机身正中央，并且表面有电磁隔离板。这种设计不仅仅将排线连接器等保护起来，保证了机身内部的整齐，同时也可以使的主板等各个组件更加稳 固。

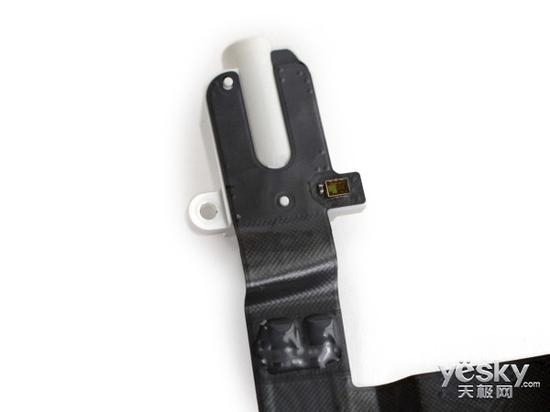

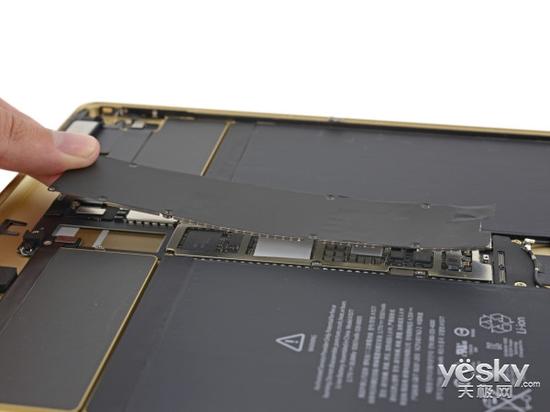

取下隔离板后就可以揭下通过粘合剂固定的耳机插孔组件。

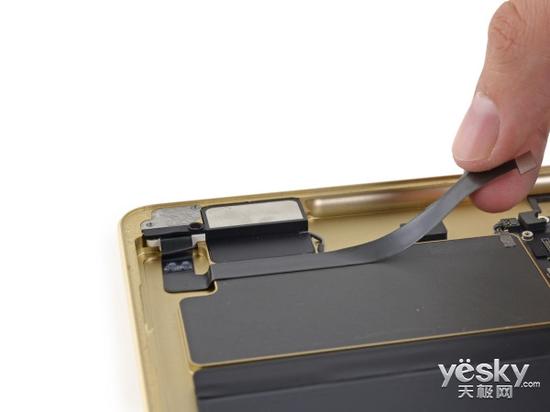

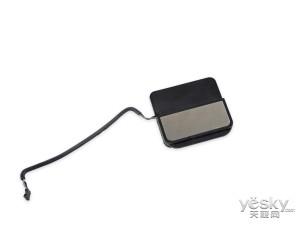

现在就是取下扬声器模组了。

在进军主板前，还需要将通信模组（天线）取下。

处理完天线后就可以取下与lightning接口焊接在一起的主板了。

如下图所示，主板上的逻辑器件分别为：红色区域是苹果APL1021 A9X64位处理器；橙色区域是海力士H9HCNNNBTUMLNR-NLH 16 Gb（2GB）LPDDR4内存（一共两个）；黄色区域是东芝THGBX5G8D4KLDXG 32GB闪存；绿色区域是应美盛MP67B 6轴陀螺仪和加速计组合；浅蓝色区域是NXP 65V10 NFC控制器（和iPhone 6/6 Plus、Nexus 5X的一样）；深蓝色区域是NXP Semiconductors LPC11U37 ARM Cortex-M0微控制器；粉色区域是苹果338S1213音频编解码器。

除了以上这些，在主板上还有以下器件：红色区域为Fresco Logic FL110 4-接口USB 3.0主机控制器；橙色区域为Universal Scientific Industrial 339S00045 WiFi模块；黄色区域为NXP 1610A3（同样用于新一代的iPhone上）；绿色区域为343S00025-A1；浅蓝色区域为343S00052-A1；深蓝色区域为Maxim Integrated MAX98721CEWV；粉色区域为Fairchild Semiconductor FDMC 6683。

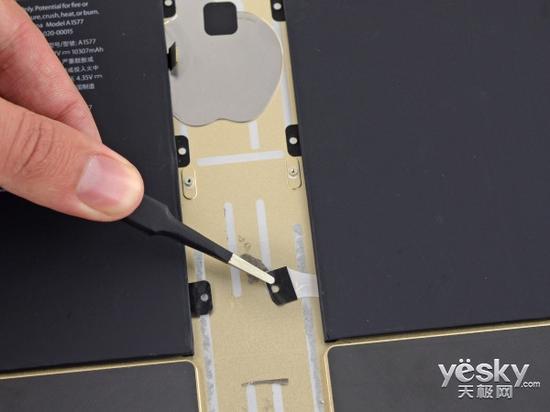

看完不满密集芯片的主板后就可以取下造型独特的电池了。在电池上配有ifixit青睐的电池拉丝，方便拆解。

电池并非焊接在机身上，引起取下来还是比较轻松地，iPad Pro电池容量为10307mAh。

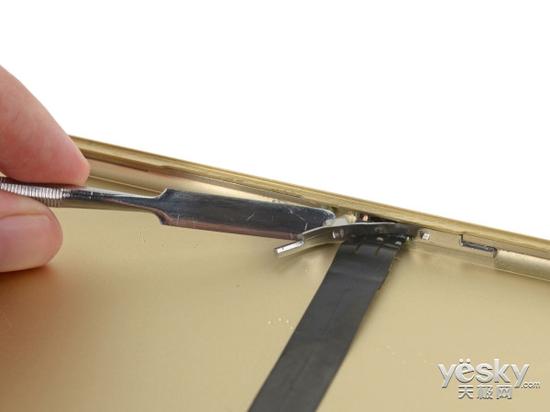

在拿下电池后，ifixit团队尝试去拆解连接键盘的智能接口，但由于苹果设计原因，如果不进行破坏，接口无法被取下，于是就变成了下面这个样子……

最终，ifixit为iPad Pro打出的修复评分为：3,10为最易修复。（相比于Surface Pro 4的1分无疑要好上不少。）

iPad Pro电池并非焊接在机身上，拆解比较简单，简化了维修。屏幕模组为一个整体，这简化了拆解过程，但模组中组件出现损坏，后期维护起来无疑更加麻烦。此 外，尽管接口模组与主板焊接到了一起，同时凭借内部隔离板固定降低了单一模组损坏的风险，不过一旦接口出现问题，更换起来显然是难上加难。还有一点使得 iPad Pro维修变困难的原因就是使用了大量的粘合剂……
